發明專利外固定架

專利踝架

五研獨家產品組合式三維骨科牽引固定架，秉承Ilizarov技術理念。采用環形結構為主，具有專利保護，組裝簡便，穿針便捷，適合各種骨折、畸形矯正、肢體延長等手術。

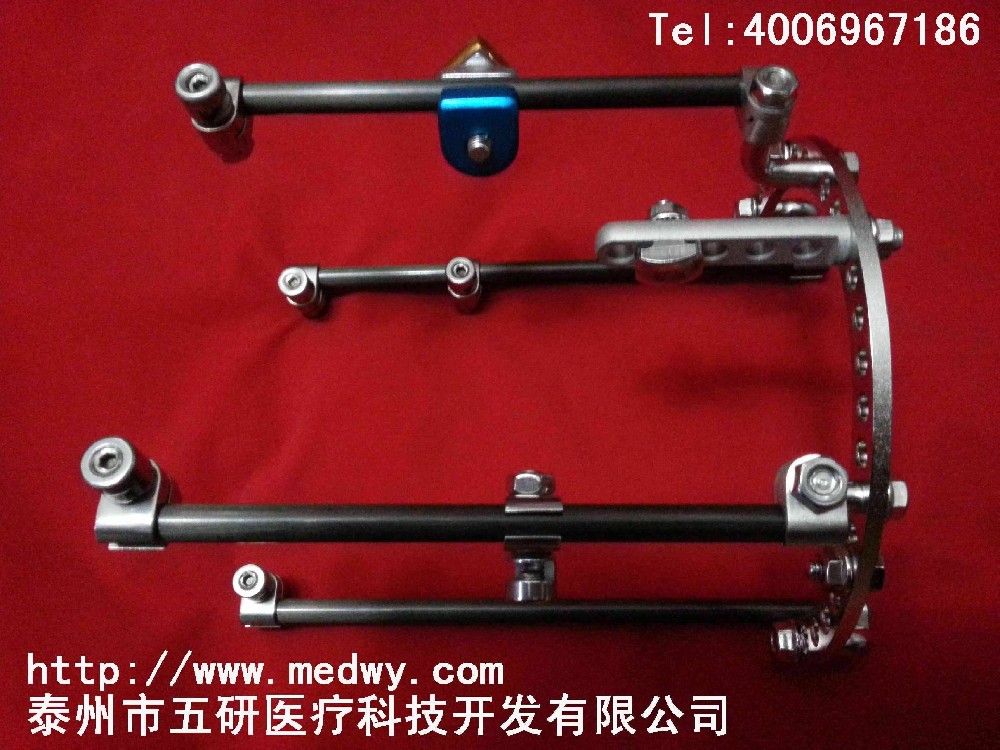

踝關節多功能外固定器是應中國中醫科學院《正骨手法配合外固定器頂針固定治療三踝骨折規范化研究課題組》要求，與國內外外固定器械專家共同設計完成的。來源于三踝骨折外固定器的設計理念，采用不銹鋼、碳纖維制成。具有輕便、多維靈活穿針固定的優勢。由半環、增高柱和鎖針器構成。是五研公司獨家產品（實用新型專利號：ZL201120223767.2；發明專利號：ZL201110178076.X），適合于三踝骨折、雙踝骨折和pilon骨折等關節部位骨折的微創治療，手術不切開骨折部位或用很小的手術切口就能完成，骨折愈合快、不需要二次手術取出內固定。

新型外固定架治療三踝骨折脫位的新方法    復位過程包括：整體復位、局部復位、器械輔助復位三部分。    穿針及固定方法包括：整體復位穿針固定、下脛腓分離的穿針固定、外踝骨折的穿針固定、后踝骨折的穿針固定、內踝骨折的穿針固定和穿針順序六部分。    1、一種組合式踝關節三維牽引固定架，其特征在于：主要包括馬蹄型環(1)和四根碳纖維連接桿(17,18,19,20)，所述馬蹄型環上沿弧線方向設有多個通孔，靠近馬蹄型環開口處左、右兩端的第一、二通孔(2,3)上分別連接第一、二碳纖維連接桿(17,18)的一端，第一、二碳纖維連接桿的另一端分別連接第一、二鎖針螺釘(21,22)，第一克氏針(29)依次穿過第一鎖針螺釘(21)、跟骨、第二鎖針螺釘(22)并鎖緊在第一、二鎖針螺釘上；靠近馬蹄型環中部的第三、四通孔(4,5)上分別連接第三、四碳纖維連接桿(19,20)的一端，第三、四碳纖維連接桿的另一端分別連接第三、四鎖針螺釘(23,24)，第三、四碳纖維連接桿分別位于馬蹄型環的左、右兩部分，第二克氏針(30)依次穿過第三鎖針螺釘(23)、跖骨、第四鎖針螺釘(24)并鎖緊在第三、四鎖針螺釘上；馬蹄型環左端至第三通孔(4)之間和馬蹄型環右端至第四通孔(5)之間的第五、六通孔(6,7)上分別設有第七、八鎖針螺釘(27,28)，第三克氏針(31)依次穿過第七鎖針螺釘、脛骨、第八鎖針螺釘并由螺母鎖緊第七、八鎖針螺釘將第三克氏針壓緊在馬蹄型環端面上；第一、二碳纖維連接桿上設有一個或多個第五鎖針螺釘(25)，第五鎖針螺釘上鎖緊有固定骨折塊的第一頂針(32)。    2、根據權利要求1所述的組合式踝關節三維牽引固定架，其特征是：所述鎖針螺釘呈螺釘結構，鎖針螺釘靠近其螺栓部分的端面上均設有穿針槽(34)。    3、根據權利要求2所述的組合式踝關節三維牽引固定架，其特征是：所述鎖針螺釘?shù)穆菟ù┻^(guò)上、下連桿夾(15,16)由螺母鎖緊夾緊在碳纖維連接桿上。    4、根據權利要求2所述的組合式踝關節三維牽引固定架，其特征是：所述馬蹄型環(1)中間部位的第七通孔(8)經過螺栓連接L型連接座(13)，第六鎖針螺釘(26)的螺栓穿過上、下連桿夾(15,16)由螺母夾緊在L型連接座的連接桿(14)上，第六鎖針螺釘上鎖緊有穿透脛骨的第二頂針(33)。    5、根據權利要求1所述的組合式踝關節三維牽引固定架，其特征是：所述四根碳纖維連接桿分別經L型連接桿連接在馬蹄型環上的通孔上，L型連接桿一端穿過上、下連桿夾由螺母夾緊在碳纖維連接桿上，另一端經螺母鎖緊在馬蹄型環上的通孔上。    6、根據權利要求1所述的組合式踝關節三維牽引固定架，其特征是：所述馬蹄型環上所有通孔為圓型孔、腰型孔中任意一種或任意組合。

專利腕架

1、一種組合式腕關節三維牽引固定架，其特征在于:主要包括一根碳纖維和一根硬鋁連接桿和兩只弧型環，兩只弧型環沿弧線方向的端面上均設有多個通孔，每根碳纖維連接桿的兩端分別鎖緊連接于兩只弧型環相對應的通孔上，每個弧型環上均設有兩只鎖針螺釘，鎖針螺釘靠近其螺栓部分的端面上均設有穿針槽，鎖針螺釘?shù)穆菟ń?jīng)螺母鎖緊在弧型環上，第一克氏針依次穿過第一弧型環上的第一鎖針螺釘穿針槽、掌骨頸、第二鎖針螺釘穿針槽并由螺母鎖緊第一、二鎖針螺釘?shù)穆菟▽⒌谝豢耸厢槈壕o在第一弧型環上，第二克氏針依次穿過第二弧型環上的第三鎖針螺釘穿針槽、橈骨、第四鎖針螺釘穿針槽并由螺母鎖緊第三、四鎖針螺釘?shù)穆菟▽⒌诙耸厢槈壕o在第二弧型環上。

橈骨遠端骨折術前

橈骨遠端骨折術后

橈骨遠端骨折術前           橈骨遠端骨折術后

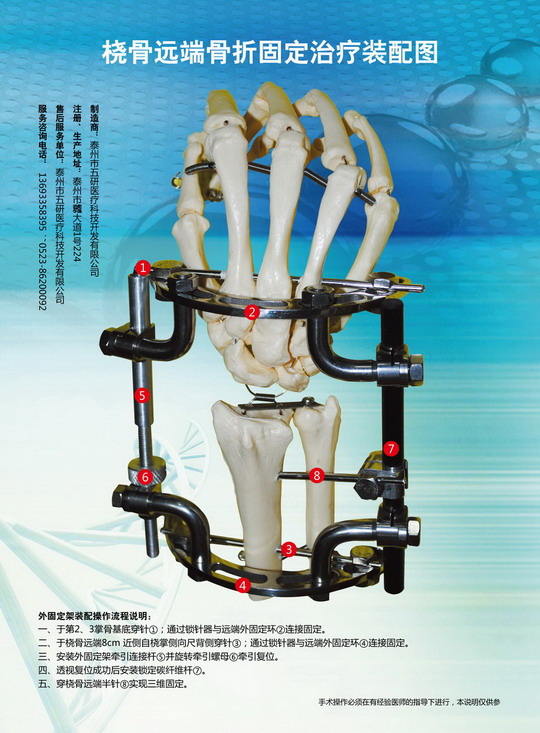

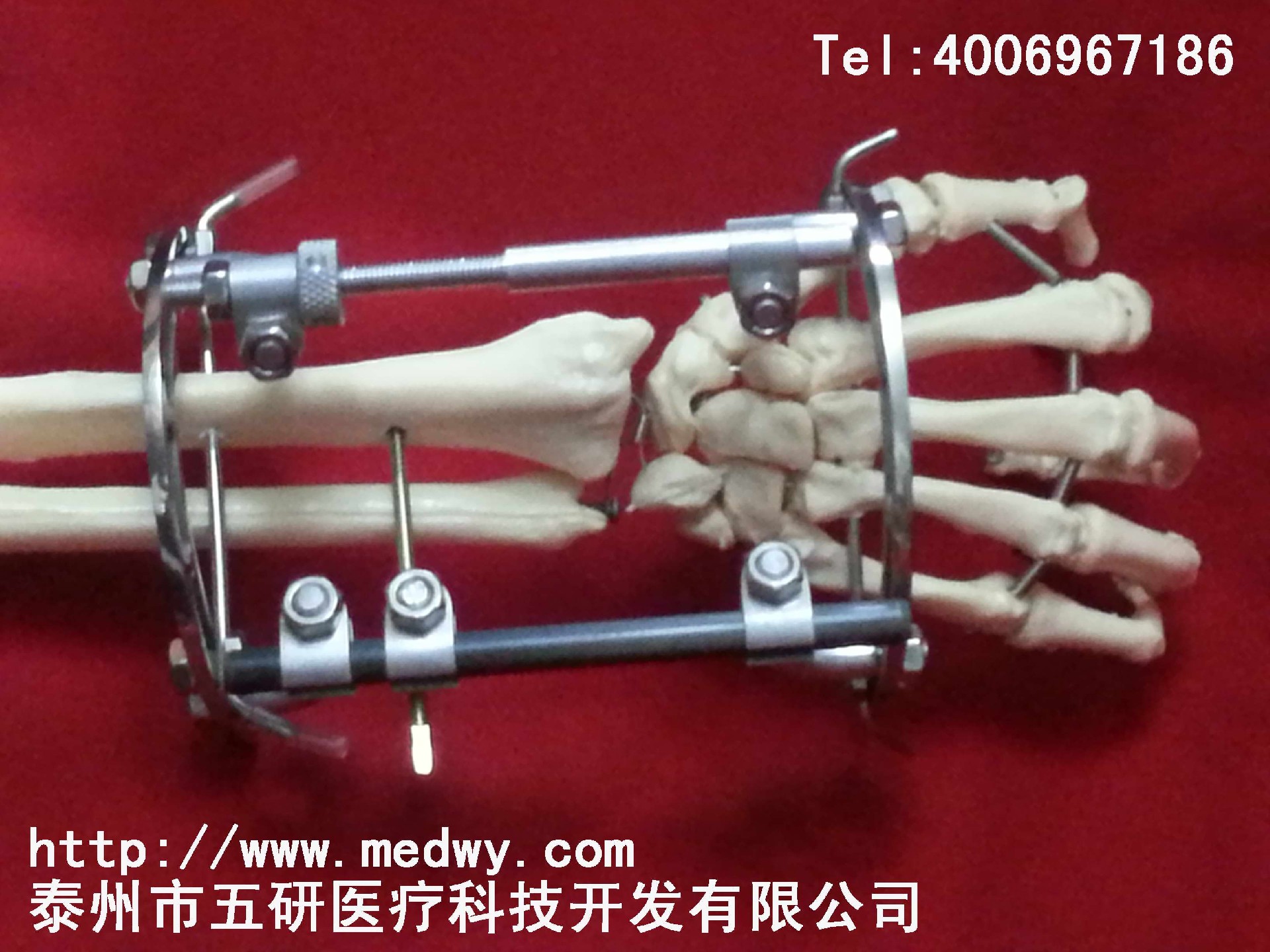

五研獨家產品組合式腕關節骨外定架，具有專利保護

組裝簡便，穿針便捷，適合各種橈骨遠端骨折及腕部矯形。斷端無X線遮擋。

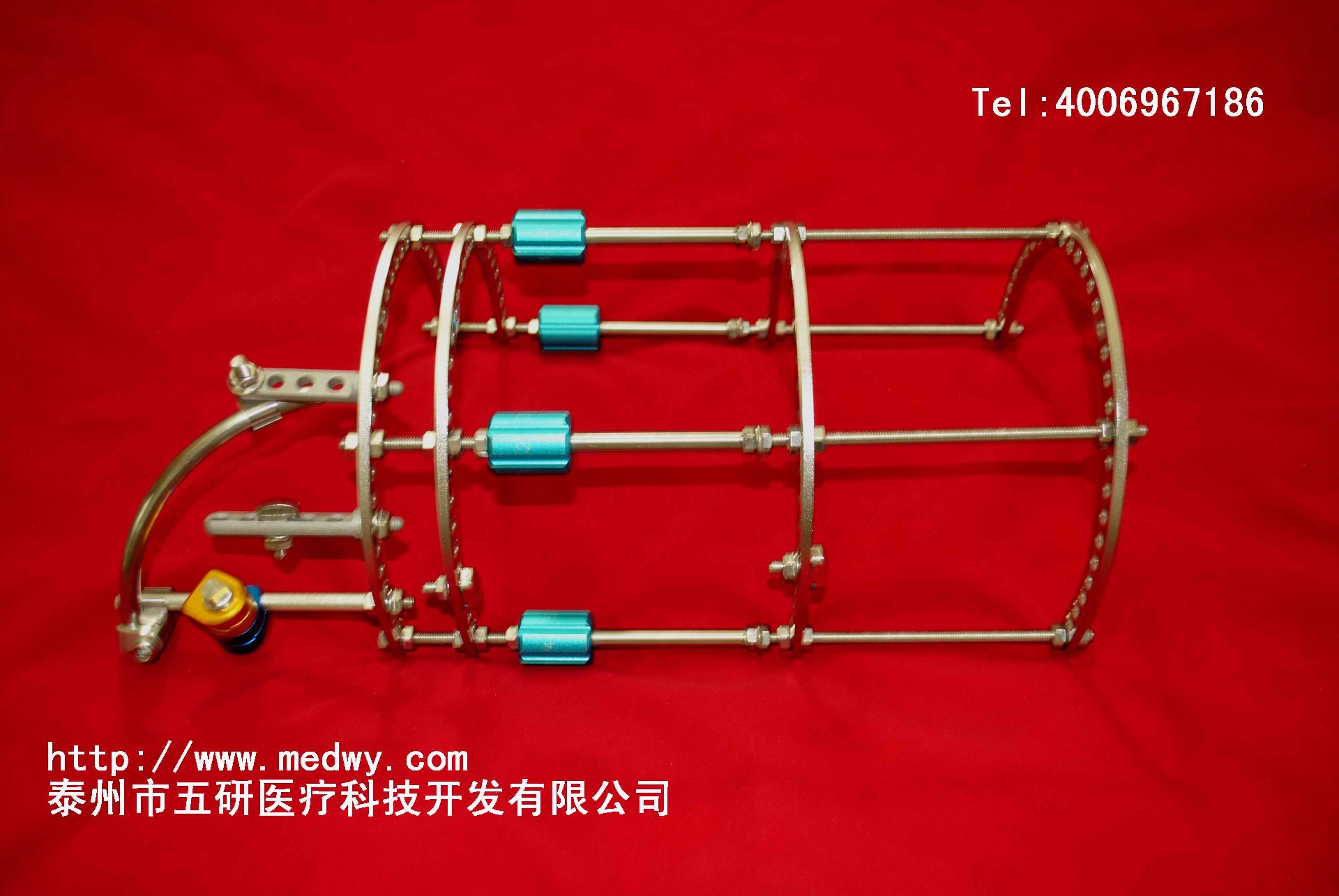

馬蹄半環小腿架構型

半環構型，適合脛骨骨折加壓固定及骨延長。

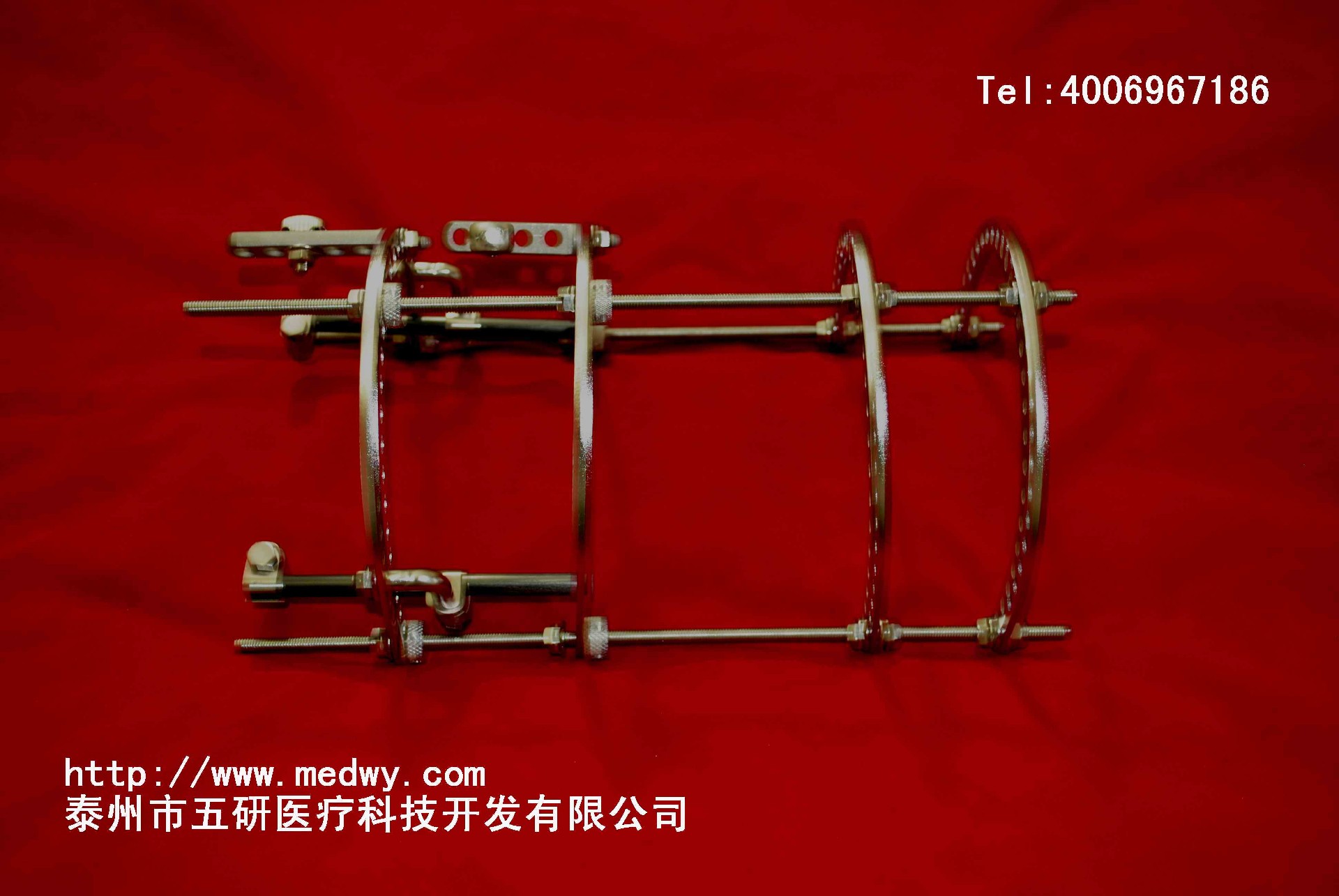

改良馬蹄半環型股骨延長外固定架
